閥門型號編制說明
| D | 6 | S | 7 | 1 | X | -16 | C |
| 閥門類型 | 動作方式 | 操控 | 連接方式 | 閥門結構 | 密封材料 | 公稱壓力 | 閥體材質 |
| D：蝶閥 | 6：氣動 | S：手輪 | 7：對夾 | 1：中線 | F：聚四氟乙烯 | 16：1.6MPa | 鑄鐵省略 |
| 無：省略 | F46：聚全氟乙丙稀 | 10：1.0MPa | C：碳鋼 | ||||
| P：不銹鋼304 | |||||||
| R：不銹鋼316 |

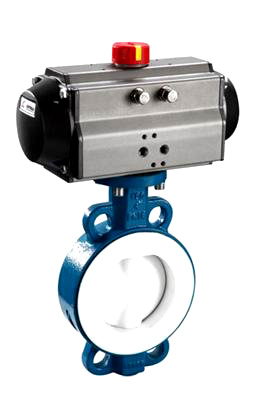

1、D71F4/D71F46耐腐蝕襯氟氣動蝶閥采用對分兩片閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕，其中D71F46閥桿與蝶板（鍛）為一體，表面均勻包覆一層FEP。襯氟氣動蝶閥閥體通道內表面光滑，流體阻力小，CV值高，流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座，完全達到介質的零泄漏。

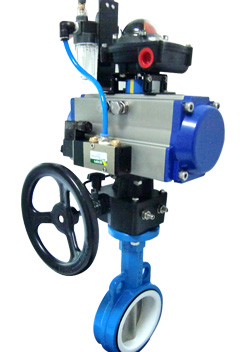

2、安裝雙作用氣動執行器和二位五通電磁換向閥，可以控制閥門的開和關；襯氟氣動蝶閥安裝單作用氣動執行器和二位三通電磁換向閥，不但可以控制閥門的開和關，而且能在氣源發生故障時，閥門會自動停在預設的開或關的安全位置。
■襯氟氣動蝶閥 主要零件材質
| 零件名稱 | 材 料 |
| 氣動執行器 | ZTA型：鋁合金 / AW型：鑄鐵 |
| 閥 體 | 灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼 |
| 蝶 板 | 不銹鋼、WCB+F46 |
| 密 封 圈 | PTFE、F46（聚全氟乙丙?。?/td> |
| 閥 桿 | 2Cr13、1Cr13不銹鋼、CF8、CF8M、17-4PH |
■襯氟氣動蝶閥 主要技術參數
| 公稱通徑 | DN(mm) | 50～600 | ||||
| 公稱壓力 | PN(MPa) | 1.0 | 1.6 | |||
| 試驗壓力(MPa) | 強度試驗 | 1.5 | 2.4 | |||
| 密封試驗（水） | 1.1 | 1.76 | ||||
密封試驗（氣） | 0.6 | |||||
| 泄 漏 量 | A級（零泄漏） | |||||
| 連接方式 | 對 夾 | |||||
| 設計標準 | JB/T8527 GB121238 | |||||
| 法蘭連接尺寸 | JB/T74-90 GB9113.1-9113.26 | |||||
| 壓 力 試 驗 | GB／T 13927 | |||||
| 適用介質 | 適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。 | |||||
| 適用溫度 | -29℃—150℃ | |||||
| 驅動方式 | 氣 動 | |||||
| 氣動執行器 | ZTA雙作用、ZTA單作用（彈簧復位）、AW型 | |||||
| 控制形式 | 開關型/模擬量調節型 | |||||
| 可選控制附件 | 電磁換向閥 | AC220V/DC24V | ||||
| 單作用 | 二位三通 | |||||
| 雙作用 | 二位五通 | 單電控 | ||||
| 雙電控 | ||||||
| 限位開關 | 機械式 | |||||
| 感應式 | ||||||
| 電氣定位器 | 輸入：4-20mA | |||||
| 輸入/輸出：4-20mA | ||||||
手操機構 | ||||||
氣源處理三聯件 | ||||||

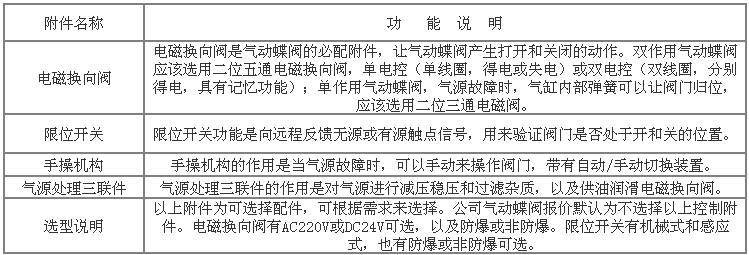

■襯氟氣動蝶閥 控制附件功能

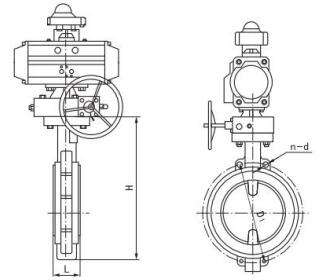

■襯氟氣動蝶閥 外形尺寸 單位：mm
| DN | L | H | 1.0MPa | 1.6MPa | 氣動執行器 (雙作用) | ||||
| D | D1 | n-d | D | D1 | n-d | ||||
| 50 | 42 | 197 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | ZTA63 |
| 65 | 44 | 217 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | ZTA75 |
| 80 | 44 | 232 | 200 | 160 | 8-18 | 200 | 160 | 8-18 | ZTA83 |
| 100 | 50 | 266 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | ZTA105 |
| 125 | 56 | 293 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | ZTA105 |
| 150 | 56 | 319 | 285 | 240 | 8-23 | 285 | 240 | 8-23 | ZTA125 |
| 200 | 60 | 389 | 340 | 295 | 8-23 | 340 | 295 | 12-23 | ZTA140 |
| 250 | 68 | 456 | 395 | 350 | 12-23 | 405 | 355 | 12-28 | ZTA160 |
| 300 | 78 | 520 | 445 | 400 | 12-23 | 460 | 410 | 12-28 | ZTA190 |
| 350 | 78 | 587 | 505 | 460 | 16-23 | 520 | 470 | 16-28 | ZTA210 |
| 400 | 102 | 649 | 565 | 515 | 16-28 | 580 | 525 | 16-31 | ZTA240 |
| 450 | 114 | 713 | 615 | 565 | 20-28 | 640 | 585 | 20-31 | ZTA270 |
| 500 | 127 | 786 | 670 | 620 | 20-28 | 715 | 650 | 20-34 | ZTA300/AW25 |
| 600 | 151 | 937 | 780 | 725 | 20-31 | 840 | 770 | 20-37 | AW28 |
大于DN600的氣動蝶閥尺寸，請與銷售部聯系！

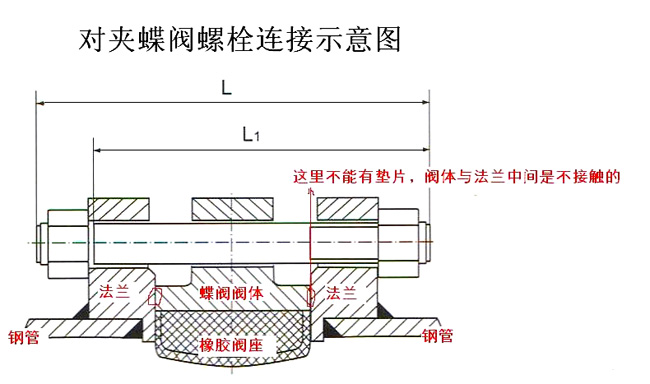

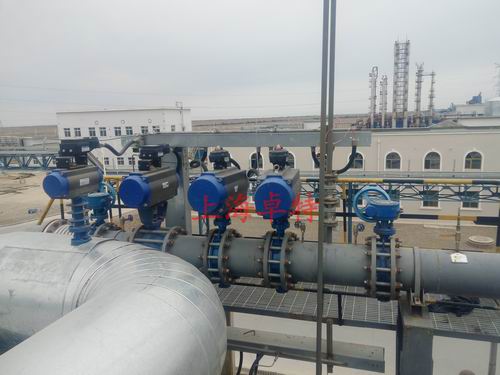

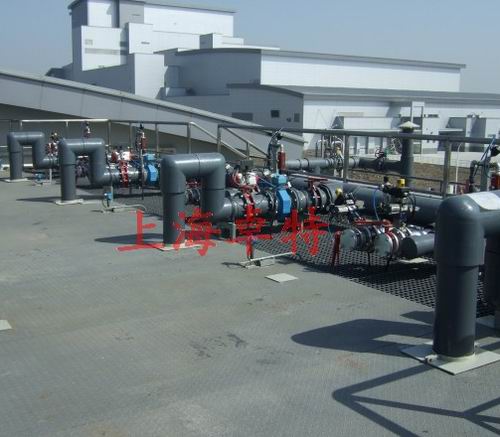

襯氟氣動蝶閥現場圖
