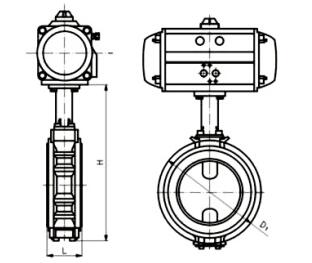

■ 軟密封對夾氣動蝶閥 外形尺寸                              單位：mm

大于DN600的氣動蝶閥尺寸，請與銷售部聯系！

閥門型號編制說明

■ 軟密封對夾氣動蝶閥 產品特點

1、采用先進的無銷連接技術,結構堅固緊湊,蝶板具有(上下、左右)自動對中功能。

2、閥體與閥頸鋁合金一體化具有超強的防止結露作用。重量超輕,特殊材料與先進壓鑄工藝制成的鋁壓蝶閥,有效地防止結露、結灰、電腐蝕。

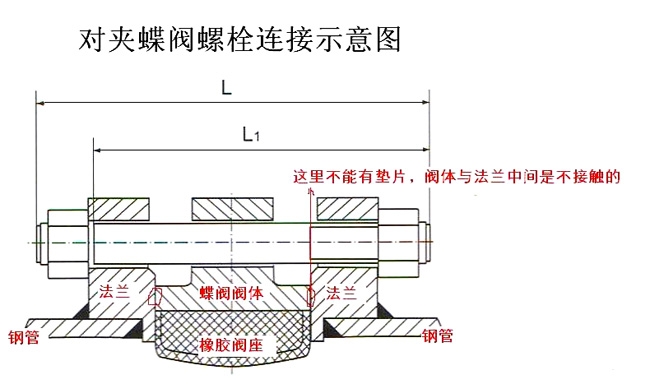

3、閥座法蘭密封面采用大寬邊:、大圓孤的密封，使閥門適應套合式和焊接式法蘭連接要求,適用任何標準法蘭連接要求，使安裝密封更簡單易行。

4、氣動執行器采用擠壓的高強度鋁質缸體，內表面細磨精加工及硬質陽極化處理，摩擦系數小，使用壽命長，抗腐蝕性能強；雙活塞齒輪齒條式設計，結構緊湊、安裝位置對稱、改變輸出軸轉向方便，使用壽命長、動作迅速；高精度齒輪和齒條，嚙合間隙小、精度高，輸出功率大；全面符合最新的國際規范：輸出軸槽、螺孔；頂部安裝孔尺寸符合NAMUR標準；氣源接口尺寸符合NAMUR標準；底部安裝孔尺寸符合ISO5211、DIN3337標準,方便安裝電磁閥、限位開關等附件。

5、安裝雙作用氣動執行器和二位五通電磁換向閥，可以控制閥門的開和關；安裝單作用氣動執行器和二位三通電磁換向閥，不但可以控制閥門的開和關，而且能在氣源發生故障時，閥門會自動停在預設的開或關的安全位置。

■ 軟密封對夾氣動蝶閥 技術參數

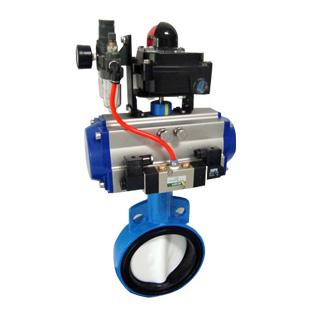

 ■ 軟密封對夾氣動蝶閥 控制附件功能

■ 軟密封對夾氣動蝶閥 主要零件材質
