閥門型號編制說明
| D | 6 | S | 7 | 3 | H | -16 | C |
| 閥門類型 | 動作方式 | 操控 | 連接方式 | 閥門結構 | 密封材料 | 公稱壓力 | 閥體材質 |
| D：蝶閥 | 6：氣動 | S：手輪 | 7：對夾 | 3：三偏心 | H：不銹鋼合金 | 16：1.6MPa | C：碳鋼 |
| 無：省略 | 4：法蘭 | F：聚四氟乙烯 | 10：1.0MPa | P：不銹鋼304 | |||
| 25：2.5MPa | R：不銹鋼316 |

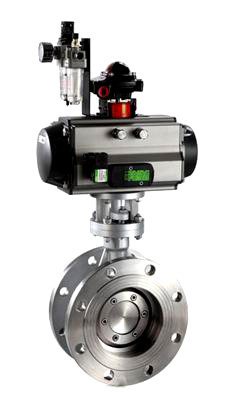

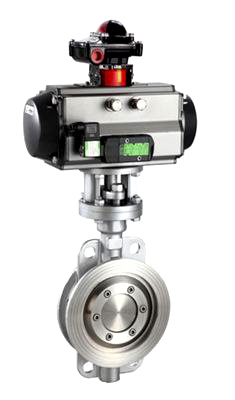

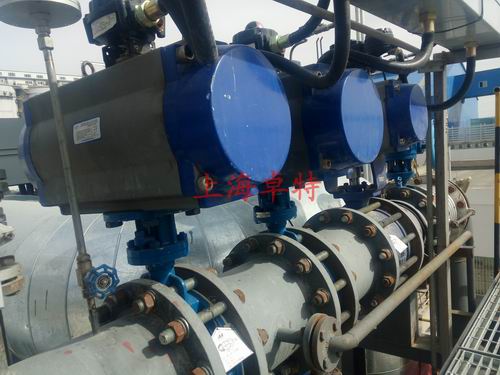

■硬密封氣動蝶閥 產品特點
1、三偏心多層次硬密封氣動蝶閥，流體阻力小，密封面受沖擊小，不改變介質流向，不擾流，壓降小，啟閉力矩小，適用壓力溫度范圍廣。
2、硬密封氣動蝶閥采用三偏心斜錐面密封，利用蝶板擺動接觸密封、密封啟閉無磨損，關閉時具有越關越緊，密封性能越可靠，開啟確保密封面完全脫離接觸，確保密封面不損傷。
3、當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故硬密封氣動蝶閥蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，防止蝶板過位。
4、密封面選擇D507Mo和鈷基硬質合金等材料制作，具有耐腐蝕、耐高溫、使用壽命長的特點，克服了高溫使用時熱膨脹閥門易泄漏的缺點。
5、蝶板密封圈采用軟硬層疊式金屬片，它具有彈性密封和軟硬多層次密封兼容的雙重特點，無論在抗腐蝕、耐高溫的情況下，均有良好的密封性。
6、安裝雙作用氣動執行器和二位五通電磁換向閥，可以控制閥門的開和關；安裝單作用氣動執行器和二位三通電磁換向閥，不但可以控制閥門的開和關，而且能在氣源發生故障時，閥門會自動停在預設的開或關的安全位置。
■硬密封氣動蝶閥 主要技術參數
| 公稱通徑 | DN(mm) | 50～1200 | ||||
| 公稱壓力 | PN(MPa) | 1.6 | 2.5 | |||
| 試驗壓力(MPa) | 強度試驗 | 2.4 | 3.75 | |||
| 密封試驗（水） | 1.76 | 2.75 | ||||
密封試驗（氣） | 0.6 | |||||
| 泄 漏 量 | A級（零泄漏） D級（1×DNmm3/s） | |||||
| 連接方式 | 對夾、法蘭 | |||||
| 設計標準 | GB／T12238-1989 JB/T 8527-97 | |||||
| 結 構 長 度 | GB／T12221-1989 | |||||
| 法蘭連接尺寸 | JB/T74-90 GB9113.1-9113.26 | |||||
| 壓 力 試 驗 | GB／T 13927 | |||||
| 適用介質 | 空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽 帶有弱腐蝕性介質 | |||||
| 適用溫度 | -29℃—425℃（碳鋼），-40℃—550℃（不銹鋼、鉻鉬鋼） | |||||
| 驅動方式 | 氣 動 | |||||
| 氣動執行器 | ZTA雙作用、ZTA單作用（彈簧復位）、AW型 | |||||
| 控制形式 | 開關型/模擬量調節型 | |||||
| 可選控制附件 | 電磁換向閥 | AC220V/DC24V | ||||
| 單作用 | 二位三通 | |||||
| 雙作用 | 二位五通 | 單電控 | ||||
| 雙電控 | ||||||
| 限位開關 | 機械式 | |||||
| 感應式 | ||||||
| 電氣定位器 | 輸入：4-20mA | |||||
| 輸入/輸出：4-20mA | ||||||
手操機構 | ||||||
氣源處理三聯件 | ||||||

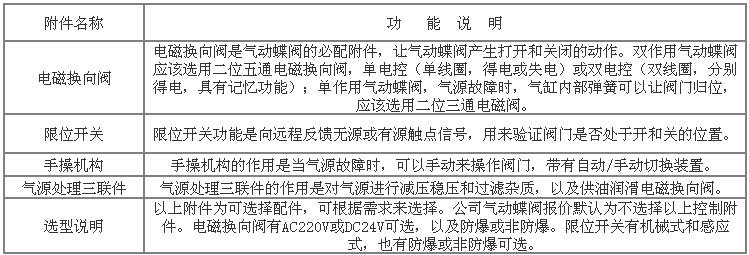

■硬密封氣動蝶閥 控制附件功能
■硬密封氣動蝶閥 主要零件材質
| 零件名稱 | 材 料 |
| 氣動執行器 | ZTA型：鋁合金 / AW型：鑄鐵 |
| 閥 體 | 鑄鋼、不銹鋼、鉻鉬鋼、合金鋼等特殊材料 |
| 蝶 板 | 鑄鋼、不銹鋼、鉻鉬鋼、合金鋼等特殊材料 |
| 密 封 圈 | 多層次不銹鋼合金、PTFE |
| 閥 桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼、17-4PH |
| 填 料 | 柔性石墨 |

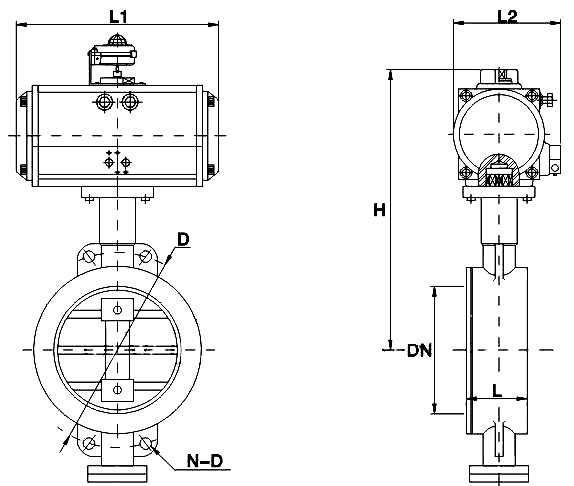

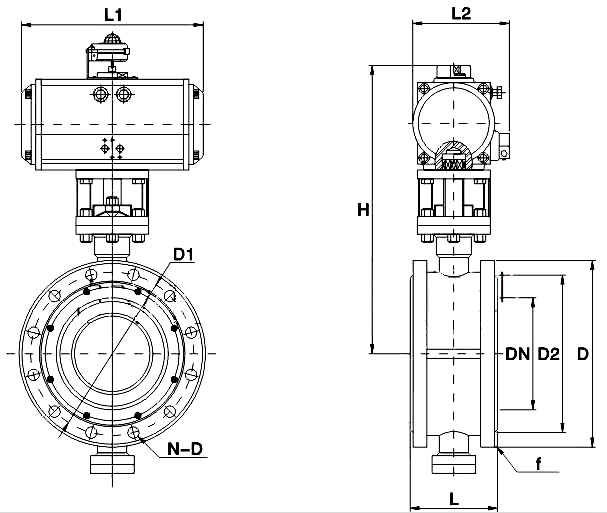

■硬密封氣動蝶閥 外形尺寸 單位：mm
| DN | L | H | D | D1 | n-d | L1 | L2 | 氣動執行器 （雙作用） | |
| 對夾 | 法蘭 | ||||||||
| 50 | 43 | 108 | 268 | 165 | 125 | 4-18 | 95 | 265 | ZTA75 |
| 65 | 46 | 112 | 294 | 185 | 145 | 4-18 | 103 | 285 | ZTA83 |
| 80 | 49 | 114 | 372 | 200 | 160 | 8-18 | 108 | 307 | ZTA92 |
| 100 | 56 | 127 | 445 | 220 | 180 | 8-18 | 120 | 341 | ZTA105 |
| 125 | 64 | 140 | 476 | 250 | 210 | 8-18 | 142 | 380 | ZTA125 |
| 150 | 70 | 140 | 528 | 285 | 240 | 8-23 | 152 | 428 | ZTA140 |
| 200 | 71 | 152 | 638 | 340 | 295 | 12-23 | 174 | 498 | ZTA160 |
| 250 | 76 | 165 | 714 | 405 | 355 | 12-28 | 206 | 592 | ZTA190 |
| 300 | 83 | 178 | 872 | 460 | 410 | 12-28 | 226 | 657 | ZTA210 |
| 350 | 92 | 190 | 986 | 520 | 470 | 16-28 | 260 | 721 | ZTA240 |
| 400 | 102 | 216 | 1045 | 580 | 525 | 16-31 | 294 | 930 | ZTA270 |
| 450 | 114 | 222 | 1090 | 640 | 585 | 20-31 | 830 | 390 | ZTA300 |
| 500 | 127 | 229 | 1120 | 715 | 650 | 20-34 | 1162 | 376 | AW25 |
| 600 | 154 | 267 | 1215 | 840 | 770 | 20-36 | 1380 | 459 | AW28 |
大于DN600的氣動蝶閥尺寸，請與銷售部聯系！
